一、概述

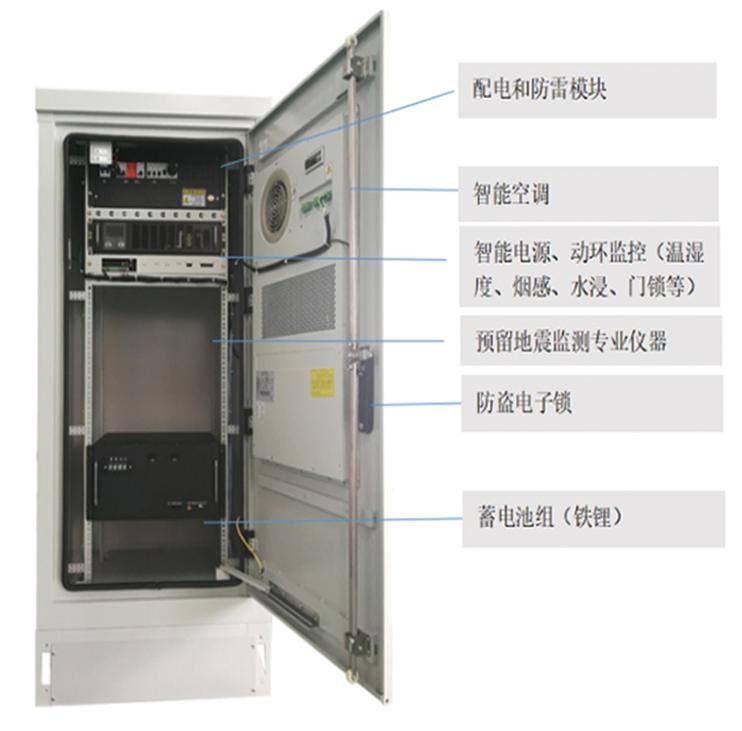

ZH20户外一体化智能台站系统专为地震监测系统设计，由柜体、电源系统（市电/太阳能/蓄电池等）、温度调控系统、动环监控系统（温湿度/烟感/水浸/门禁/视频监控）、配电单元、防雷和接地系统、照明系统等单元组成。内部空间32U（预留5-12U扩展空间）。

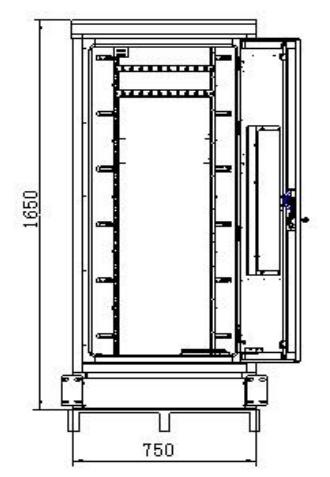

二、柜体部分
采用厚度45mm内夹EPS防火材料的彩钢板，由外箱体、内部钣金件及附件装配组成，箱体结构紧凑，安装简便，密封性能极好，防护等级达到IP55。
三、主要特点
1、箱体具有防尘、防晒、防雨等特点，全方位适应户外环境；
2、设备柜采用空调散热（也可选用热交换器作为散热设备），MTBF≥50000h；
3、机柜装有照明灯具；
4、机柜布局合理，线缆引入、固定和接地等操作便利，维护方便；电源线、信号线和光缆都有独立的进线孔，不会相互干扰；
5、机柜内所使用的线缆都采用阻燃性材料。
四、主要性能指标
使用条件：环境温度：-40℃-+70℃；环境湿度：≤95﹪（+40℃时）；大气压力：70KPa-106KPa；
材料：镀锌板+夹芯板；
表面处理：脱脂、除锈、防锈磷化（或镀锌）、喷塑；
机柜承重 ：≥ 600㎏；
箱体防护等级：IP55级；
阻燃：符合GB5169.7实验A 要求；
绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104 MΩ/500V(DC)；
耐电压：接地装置与箱体金工件之间的耐电压不小于 3000V（DC）/1min；
机械强度：各表面承受垂直压力＞980N，门打开后最外端承受垂直压力＞200N。
|
